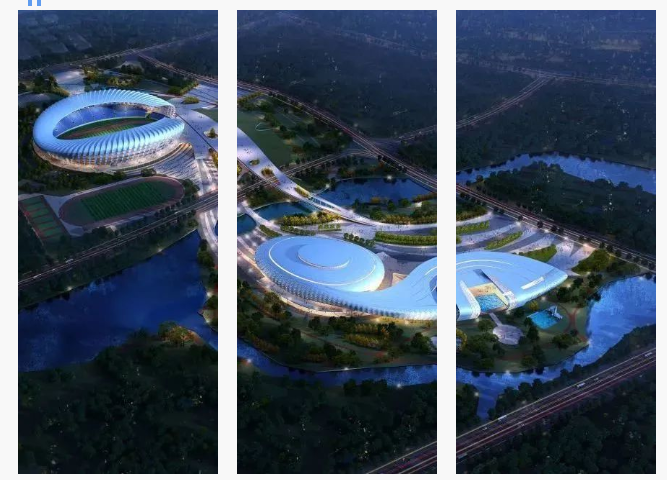

廣東省第十六屆運動會暨第九屆殘疾人運動會將于2022年11月5日開幕。屆時，清遠預計迎來2.1萬名運動員、教練員等相關參賽人員，并將創下廣東省運會歷史上“粵北地區城市第一次獨立辦賽”、“競技體育和群眾體育賽事第一次合辦”以及“參賽規模歷屆第一”的“三項第一”。本次運動會主場館——清遠奧體中心意在打造“鳳城”地標，規劃概念源于清遠“鳳舞綠都”之稱。“一場兩館一公園”呈“鳳凰”雛形布局，整體造型如一只扶搖而上的鳳凰，飛舞在綠水青山間。項目包括一個30000座體育場、一個9000座體育館、一個2000座的游泳館以及戶外體育公園，通過對場館座席的調整可滿足大型賽事、演唱會、歌舞劇、雜技演藝、會展展示等不同功能要求，從而打造體育、演藝、服務城市綜合體。
清遠奧體中心的壯觀樣貌下，不僅隱藏著支撐整個場館運作的“黑科技”，還包含著由名舞臺提供的、能給大家?guī)斫^佳聽感體驗的全套音頻系統解決方案。
鑒于上述“三項第一”所帶來的嚴苛需求，本套音頻系統解決方案在滿足擴聲基本功能的基礎上，重點提升安全性，最大限度保證系統在出現故障時仍能正常運行，避免對現場使用產生影響。與此同時，針對場館空間巨大所造成的長混響環境，盡可能通過精心的聲場設計和設備選型實現理想的聲壓級及語言清晰度。
清遠奧體中心場館擴聲系統各具特色，科科帶你一一領略其風采。
大氣磅礴的體育場

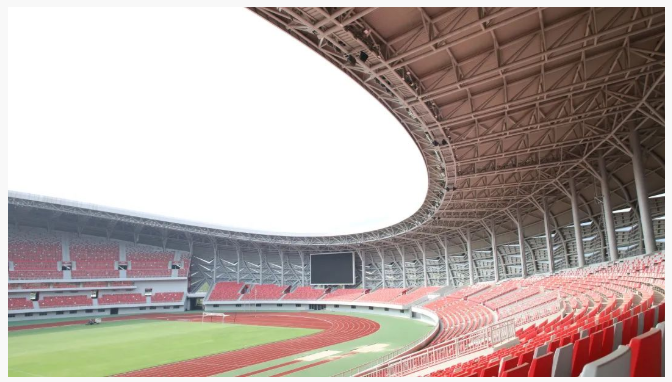

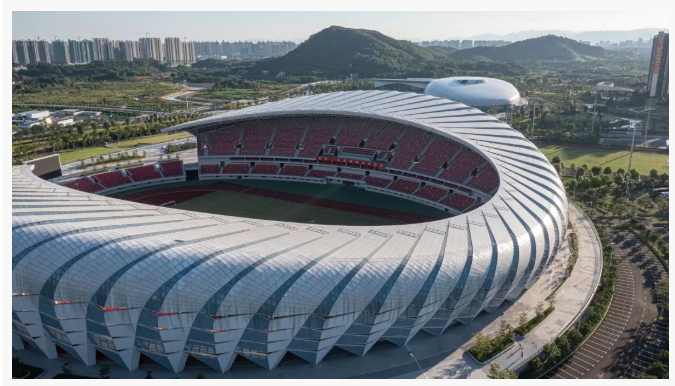

清遠奧體中心體育場氣勢恢宏，看臺規模為3萬座，可滿足國內外大型賽事要求，并集大型賽事、文體表演、健身娛樂、商務辦公和購物展覽等功能于一體。
.png)
.png)

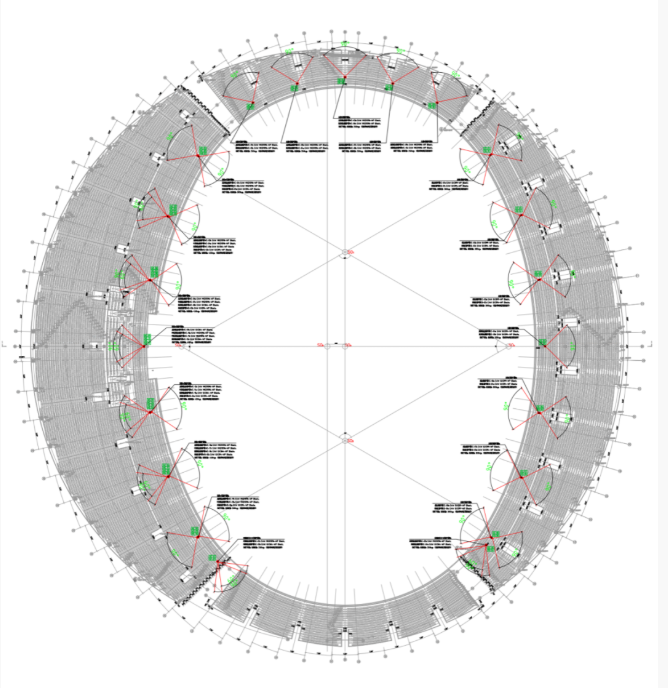

體育場固定擴聲系統采用分布式揚聲器布局，在場地內東側、西側和北側的馬道下方，明裝吊掛了共21組由EAW MKD和QX系列防水版箱體組成的點聲源揚聲器組，對觀眾席以及場地區域進行均勻覆蓋。
擴聲控制室位于體育場西北角，并在其他四個拐角設置3間功放機房，用于布置主擴揚聲器系統相關的功率放大器設備，這樣可以有效縮短揚聲器線纜傳輸距離，降低信號衰減，保證主擴聲信號質量。
.png)
熱情洋溢的體育館

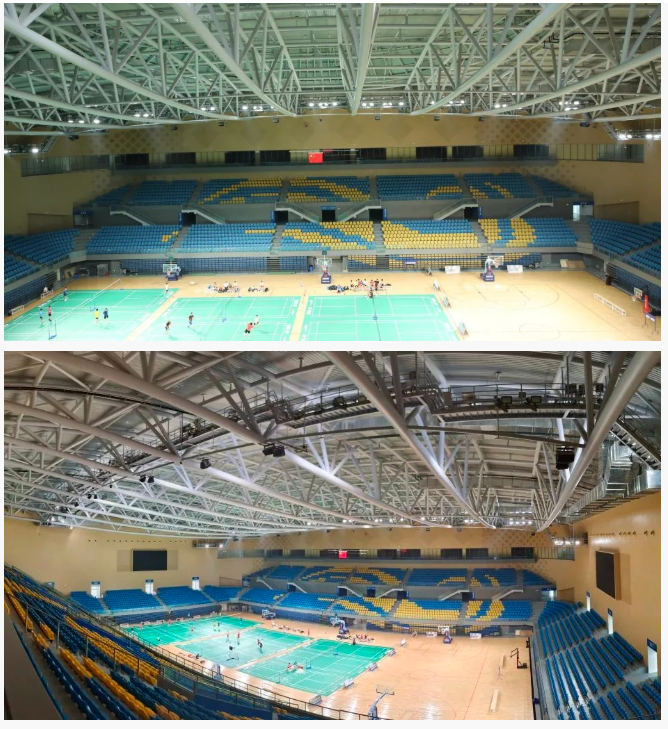

清遠奧體中心體育館擁有觀眾席9000座，采用技術性能先進的智能化系統，結合伸縮活動看臺系統及運動木地板系統，能滿足各類體育賽事、文藝演出、商務展覽、企業年會等需求。
.png)
體育館同樣采用分布式揚聲器布局，以提高直混比，保證清晰度。在場館東西兩側馬道下方，各吊掛安裝了8組點聲源揚聲器。其中6組EAW MKD1096 全頻揚聲器用于覆蓋觀眾席區，2組EAW MKD1096全頻揚聲器用于覆蓋場地區域。南北兩側觀眾席由于上空沒有馬道，因此，在東西兩側馬道分別配置了2只EAW QX394全頻揚聲器，對南北兩側觀眾席的東西部分進行覆蓋。主席臺配置了4只EAW VFM129i全頻揚聲器，作為主席臺區域的返聽揚聲器使用。
靈活多變的游泳館
.png)
清遠奧體中心游泳館分為地下一層，地上三層，可容納2000人觀賽。游泳館比賽池上空采用大跨度可開合活動屋蓋，開合跨度寬達24米，能在5分鐘內實現室內與露天泳池的切換，是一種新型的可變形態建筑。
固定擴聲系統采用分布式擴聲方案，共設置有8組點聲源揚聲器組，分區覆蓋觀眾席一二層和場地內區域。觀眾席一二層區域的聲覆蓋使用多只EAW MK5396i 全頻揚聲器的組合。而場地內區域，則由于距離較遠，故采用南北兩側對向覆蓋的方式，通過4只EAW QX394 全頻揚聲器分別對場地的南半部及北半部進行覆蓋。主席臺區域則通過4只EAW VFM129i全頻揚聲器提供返送信號。
系統主控設備
.png)

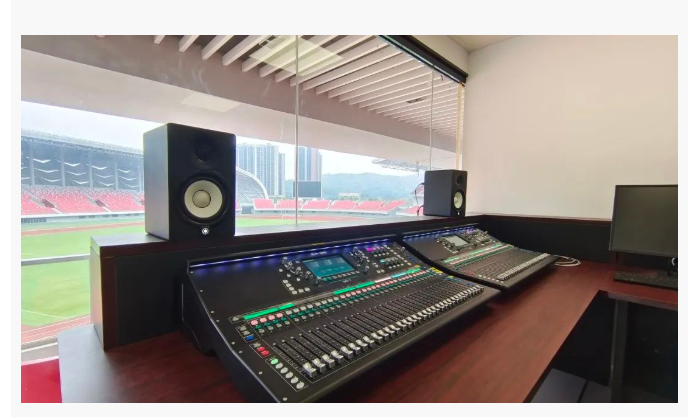

體育場及體育館內各選用了2臺Allen & Heath SQ-7作為主備數字調音臺，同時配置2張Dante音頻擴展卡，可接入網絡音頻系統。主備系統信號獨立傳輸，最終匯合到系統內功率放大器，并通過功率放大器進行主備信號的自動識別和切換，保證系統使用安全可靠。游泳館選用了1臺SQ-6作為主數字調音臺，用于擴聲系統的核心控制。
.png)

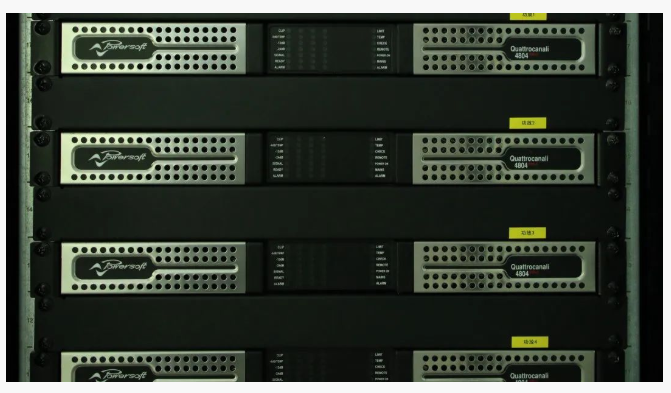

功率放大器全部采用Powersoft Quattrocanali 4804 DSP+DANTE數字功率放大器。擴聲控制室與功放機房之間采用光纖網絡音頻的方式進行遠距離傳輸，縮減模擬線路傳輸距離，降低線路損耗，有效提升系統內音頻信號的傳輸質量。
.png)

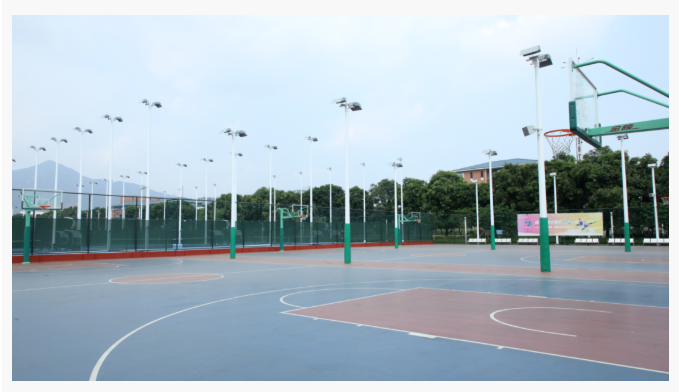

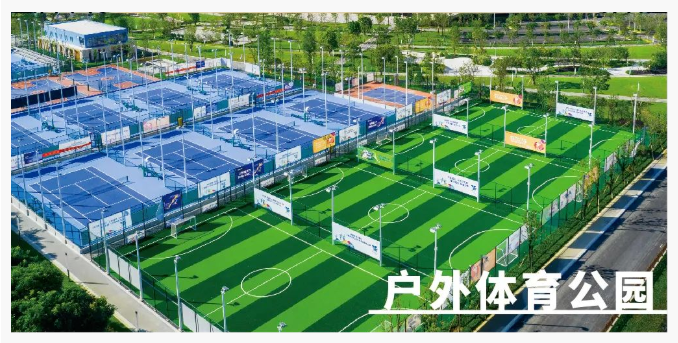

除一場兩館外，清遠奧體中心還配備有整潔親民的戶外體育公園，包含籃球場、網球場、足球場等，未來將成為清遠市民活動健身的重要集聚地。這些場館分別安裝了多只EAW COAX 10全天候同軸點聲源揚聲器進行擴聲。
.png)
除一場兩館外，清遠奧體中心還配備有整潔親民的戶外體育公園，包含籃球場、網球場、足球場等，未來將成為清遠市民活動健身的重要集聚地。這些場館分別安裝了多只EAW COAX 10全天候同軸點聲源揚聲器進行擴聲。
